VERKTYG OCH MASKINER
|
|
Fackverken
De olika fackverken ritas och printas ut med en vanlig bläckstråleskrivare. Utskrift sker på polyesterfilm avsedd för overheadfilm. (se materielsidan) i format A4.

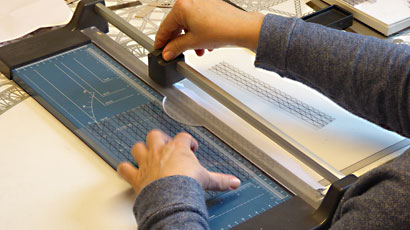

Med en enkel skärmaskin delar man overheadfilmen till det som skall bli fackverken. De har 4 sidor plus en limflik.
Tjocklek 8 x 8 mm
|
|
| |

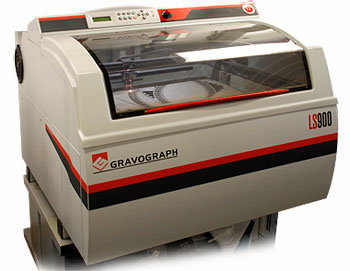

Laserskärning med Gravograph
Ritningarnas olika komponenter lägges på en fil med yta av 62x62cm som är maxformat för denna laserskärare. Materialet är 1mm flygplansplywood (se materialsidan)
|
|
|
Fackverken
Bitarna till fakverken ritsas på baksidan av filmen vilket skapa en brottanvisning och bidrar till att filmbiten kan vikas till en fyrkantig stav
|
|
| |
Laserskärning med Gravograph

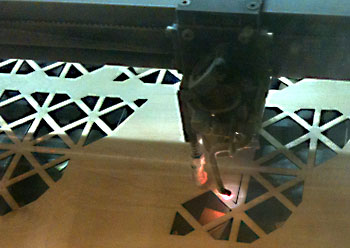

Skärningen av plywooden sker med mycket hög precision (tolerans +- 1 hundradels mm) från de vectorbaserade ritningarna
|
|
|
Fackverken

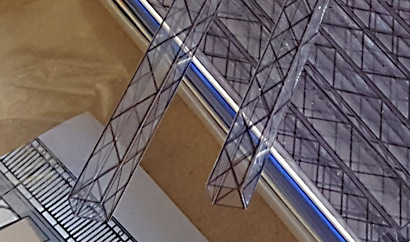

Genom att vika runt en 4-kantstav på 8x8mm kan man då limma sidan nr 5 oc få en perfekt fyrkant
|
|
| |
Laserskärning med Gravograph

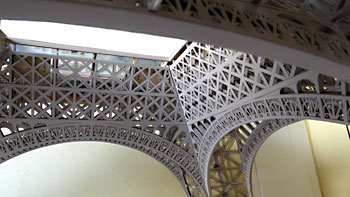

Efter målning och sammanfogning ser det ut så här
|
|
| |

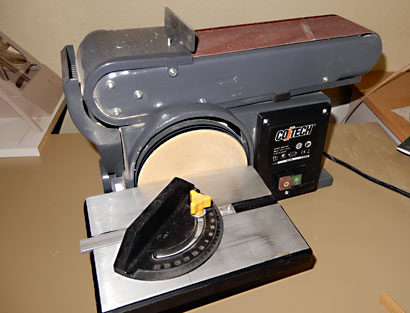

Bandslip av bordsmodell
Ett fantastiskt hjälpmedel när man skall få alla vinklar på lister att bli perfekta
|
|
|
|
|
|
 |
